电容器纸体积表面电阻率测试仪
符合标准：
GB/T 1410-2006《 固体绝缘材料体积电阻率和表面电阻率试验方法》
ASTM D257-99《绝缘材料的直流电阻或电导试验方法》
GB/T 1410-2006 固体绝缘材料 体积电阻率和表面电阻率试验方法
GB1672-8液体增塑剂体积电阻率的测定
GB 12014 防静电工作服
GB/T 20991-2007 个体防护装备 鞋的测试方法
GB 4385-1995 防静电鞋、导电鞋技术要求
GB 12158-2006 防止静电事故通用导则
GB 4655-2003 橡胶工业静电安全规程
GB/T 1692-2008 硫化橡胶绝缘电阻的测定
GB/T 12703.6-2010 纺织品 静电性能的评定 第6部分 纤维泄漏电阻
GB 13348-2009 液体石油产品静电安全规程
GB/T 15738-2008 导电和抗静电纤维增强塑料电阻率试验方法
GB/T 18044-2008 地毯 静电习性评价法 行走试验
GB/T 18864-2002 硫化橡胶 工业用抗静电和导电产品 电阻极限范围
GB/T 22042-2008 服装 防静电性能 表面电阻率试验方法
GB/T 22043-2008 服装 防静电性能 通过材料的电阻(垂直电阻)试验方法
GB/T 24249-2009 防静电洁净织物
GB 26539-2011 防静电陶瓷砖 Antistatic ceramic tile
GB/T 26825-2011 抗静电防腐胶
GB 50515-2010 导(防)静电地面设计规范
GB 50611-2010 电子工程防静电设计规范
GJB 105-1998-Z 电子产品防静电放电控制手册
GJB 3007A-2009 防静电工作区技术要求
GJB 5104-2004 无线电引信风帽用防静电涂料及风帽静电性能通用要求

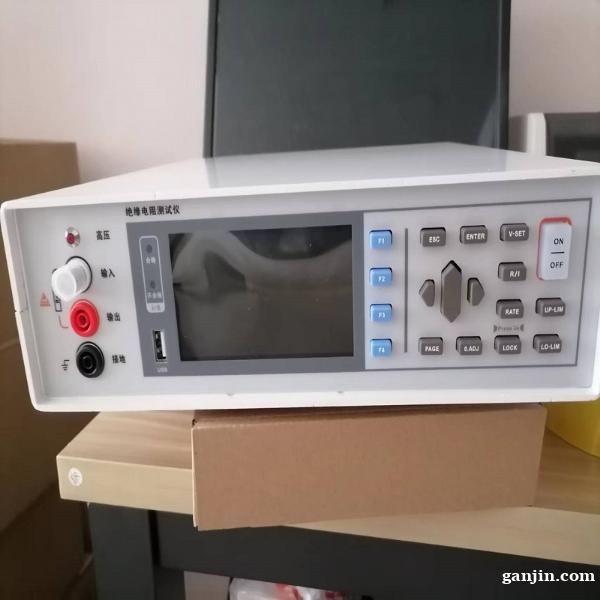

一、电容器纸体积表面电阻率测试仪概述
采用高性能微处理器控制的绝缘电阻测试仪。输出电压1-1000v连续可调，可以测试5*102Ω～1*1016Ω的直显电阻/电阻率（超出显示电流换算可到20次方），最大显示99999数,测试速度可达5次/秒。
仪器拥有专业分选功能，具有10组设置存储数据，多样分选讯响设置，
配备Handler接口，应用于自动分选系统完成全自动流水线测试。内置RS232
接口及LAN接口，用于远程控制和数据采集与分析。
计算机远程控制指令兼容SCPI（Standard Command for Programmable Instrument仪器标准命令集），高效完成远程控制和数据采集功能
高绝缘电阻测量仪用于测量绝缘材料、电工产品、各种元器件的绝缘电阻；与恒温水浴配套后，还能测量不同温度下的塑料电线电缆（无屏蔽层）的绝缘电阻，该仪器具有测量精度高、性能稳定、操作简单、输入端高压短路等优点，仪器的最高量程?16次方超出16次方显示电流通过换算最大可到20次方电阻值（测试电压为?1-1000V）。?本仪表贯彻?Q/TPGG 7-2008?高绝缘电阻测量仪企业标准。
电容器纸体积表面电阻率测试仪仪器特点：
自动扫描 带设置记忆电压记忆功能开机一键出结果显示电阻和电阻率
可远程视频验机 一比一按美国安捷伦做对比 一键出结果 精度可达1% 格力 华为的选择
本产品基本精度可达1%支持全国任何一家计量院测试无需人员上门一次过检 不只满足校准报告 也可满足鉴定报告要求
1.全量程自动换挡扫频 也可切换手动换挡
2.2-16次方可满足半导电和超绝缘材料的测试
3.中英文切换灵活显示
4.带设置记忆功能同一批次材料开电直接点击开始即可完成测试无需任何的调节
5.满足三种测试手法 讯响模式 检测模式 常规测试
6.带实验时间设置到时间自己停止保存数值
7.可选配上位机软件自由设定测试采集时间 然后自动储存结果
8.测试采集速度可调节 快速（5次/s）和慢速（1次/s）
二、主要参数
显示采用4.3寸高分辨率TFT彩屏显示，操作简单
机身小巧，功能强大测试性能卓越
回读电压精度0.5%±1V
绝缘电阻最大精度 1%快速测试
最小测试周期仅需200ms恒压测试
采用恒压测试法快速测量绝缘电阻丰富的接口配置
HANDLER口
RS-232接口
以太网接口
U盘接口
可连接上位机软件操作
110v~240 V双模式供电
电源频率47Hz~63Hz
最大功耗 50W
三、技术指标
一般功能：
测量参数 绝缘电阻 R，泄漏电流 I，表面电阻 Rs，体积电阻 Rv
测试电压 1-1000v 1000个档位可以调
测试范围 电阻5*102Ω~1*10 16Ω（满足半导电和超绝缘电阻的测试超出显示电流最大换算可到20次方）， 电阻率最高可达到1022Ω.cm
测量方式：手动/自动两种
界面语言选择：英文/中文 两种
显示位数：4/5位 两种选择
测量模式：三种
测试速度可选择 快速 5 次/秒，慢速 1 次/秒，两种可选
回读电压精度 0.5%±1V
测试特点：带设置记忆功能 开机一键测试出结果 不用反复设置
可设定测量延时和放电延时
十种自定义测量模式可以用户自己编辑开机直接调取 满足不同材料的测试需求
量程超限显示 量程上超
输入端子 香蕉插头，BNC 插头
精度保证期 1年 根据计量证书有效期 可在全国任意检测所检测 精度保证
操作温度和湿度 0℃到40℃80%RH以下(无凝结)
存储温度和湿度 -10℃到60℃ 80%RH以下(无凝结)
操作环境 室内,最高海拔2000m
电源 电压：110V/ 220V AC 频率：47Hz/63Hz 两种供电模式
功耗 50 W
尺寸 约 331 mm x 329 mm x 80 mm
重量 约 4.1kg
标准配置：
1、测试仪器 1台
2、.电源线 1条
3、测试电极 1套
4、使用说明书 1份
5、测试主机 1台
6、出厂测试报告 1份
7、上位机连接线 1条

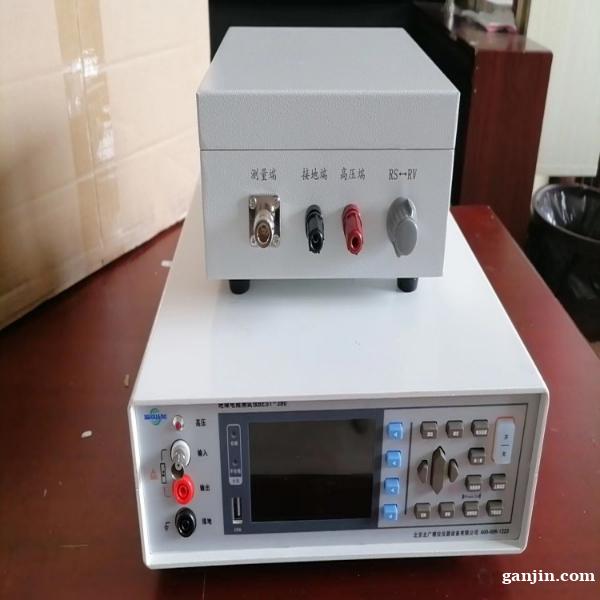

8、屏蔽箱 1个
9、测试夹 1套
10、232数据串口组件 1套
特点
型号 ZC-90系列 380 212
电阻范围（次方） 5-12次方 2-16超出换算到20 4-14次方（通过计算才能到18）
显示方式 LED 彩屏 彩屏
测试电压（V） 100/250/500/1000 四档位 1-1000v任意1-1500v(定制)1000多档位 10/50/100/250/500/1000六个档位固定值
基本精度 最大误差≤10% 最大误差＜1% 最大误差＜5%
显示类别 电阻和电压 换算电阻率 电阻 电流 电阻率 电压 电阻电压档位
输入方式 不支持 彩屏记忆不用每次输入 需要每次输入不能记忆
输入类别 不支持 厚度 厚度也需要每次输入
是否独立存储 不可以 可以 不可以
换算电阻率 需要 不需要 不需要
支持曲线 不可以 可以 不支持
特点 带记忆功能 开机按开始就可以测出 电阻电阻率
是否自动测试 不可以 自动扫描测试不用调节档位 开机按一下开始就能自动换挡扫描出结果
自动定位电阻箱：
电容器纸体积表面电阻率测试仪
一、测试前准备
样品处理
用酒精棉清洁电容器纸表面，去除油污或灰尘，自然晾干20分钟（湿度≤60%）；
将电容器纸裁剪为平整方形（建议50×50mm），边缘无毛刺，避免局部放电。
仪器设置
选择测试电压档位500V（薄型电容器纸）或1000V（厚度≥0.1mm），电压过高易击穿纸介质；
校准测试仪：短接L/E端，空载摇动摇柄至120r/min，指针应归零（机械式）或数显仪表显示0.0MΩ。
二、接线与屏蔽
电极连接
L端：夹持电容器纸中心导体层（如铝箔电极）；
E端：连接底部金属基板或接地极；
G端：环绕纸边缘设置屏蔽环，消除表面泄漏电流干扰。
保护措施
测试线采用双层屏蔽线，接线端子用硅胶套包裹防电弧；
测试区域加装防静电托盘，避免纸张吸附灰尘。
三、测试执行
启动测量
匀速摇动摇柄（机械式）或按下测试键（数显式），保持转速120r/min，持续1分钟；
记录稳定后的绝缘电阻值，重复测试3次取均值，偏差超过10%需排查接触问题。
异常判定
合格标准：干燥电容器纸（含水率<5%）绝缘电阻应≥10GΩ/m²；
失效表现：若阻值＜1GΩ/m²，提示纸介质受潮或存在针孔缺陷。
四、测试后处理
放电操作
先断开L端连接，再停止摇动摇柄或关闭电源，防止电容残余电荷反冲；
对测试夹具人工放电≥30秒，确保无残余电压。
数据记录
记录环境温湿度（需换算至20℃标准值）及测试电压/时间；
对比历史数据，若绝缘电阻下降超过30%需复检并排查老化原因。
五、注意事项
禁止在湿度＞75%或温度＜5℃环境下测试电容器纸；
测试仪定期校准（每6个月），重点校验500V~1000V档位精度误差≤±2%。
通过规范操作可精准评估电容器纸绝缘性能，为电力电容器制造工艺改进提供数据支撑。
